杏耀怎么样？分析和解决飞边问题的思路
文章来源:未知时间:2021-04-16 点击数:

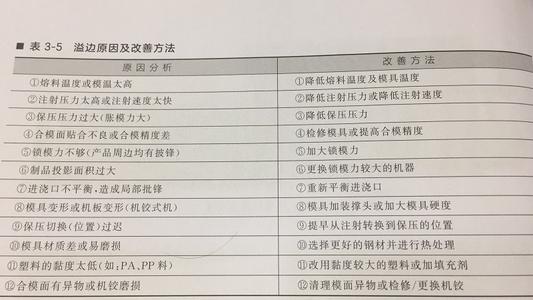

基本原因：从塑料的视角看，飞边的产生是由于模具型腔内的压力超过锁模力，或因为模具损坏所致。
一、首先分析飞边产生在哪个阶段？（填充阶段，还是补缩阶段）
1、 先看填充过程（短射制品），确定是否采用分阶段成型方法；
2、 确定飞边发生在哪个阶段，是填充阶段，还是补缩阶段。
二、如果飞边发生在填充阶段
1、 原因分析：由于填充期间型腔没有填满，通常不会是型腔内的压力太大超过锁模力胀开模具所致，所以有可能的原因有：
1. 填充期间，模具变形；
2.模具损坏或分形面配合不好；
3. 由于填充速度太快，
杏耀怎么样？或塑料温度过高导致塑料有效黏度太低，飞边出现在分形面关闭不紧区域。
2、 针对不同原因，可能的解决方法有：
1. 用模板中心加垫片等办法减小模具变形；
2.修改模具；
3. 适当放慢注射速度或适当降低塑料温度。
三、如果飞边发生在补缩阶段
1、 原因分析：
1. 型腔内压力太大，杏耀平台锁模力不足，模具被胀开；
2.填充速度太慢，塑料的有效黏度太高，导致型腔内压力损失增大，压力太大的区域出现飞边；
3.补缩期间，模具变形。
2、 针对不同原因，可能的解决方法有：
1.降低补缩压力或降低补缩速率，检查锁模力是否合适；
2. 检查塑料有效黏度（填充阶段注射压力积分）变化的原因，根据具体原因，调整工艺；
3.测量模具变形情况，解决模具变形。
