注塑成型工艺综合计算范例:

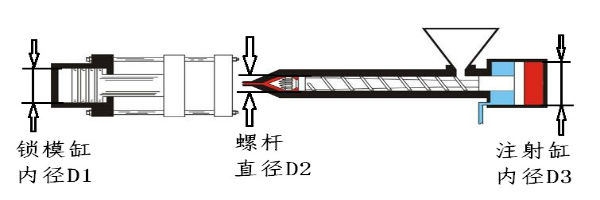

如图(图4-34)所示,杏耀平台导航注塑机信息如下:

锁模油缸的直径D1=56厘米,

螺杆的直径D2=3.8厘米,

注射油缸的直径D3=15厘米,

液压系统的最大压力Ph = 14MPa,

杏耀可信吗,杏耀信誉吗

 计算所有给定直径的面积:

锁模油缸的截面积:

    A1 = D1×D1×0.7854

       = 56×56×0.7854

       ≈ 2463平方厘米

螺杆的截面积:

    A2 = D2×D2×0.7854

        = 3.8×3.8×0.7854

       ≈ 11.34平方厘米

注射油缸的截面积:

    A3= D3×D3×0.7854

        = 15×15×0.7854

               ≈ 227平方厘米

计算制品和流道的投影面积:

    Ap = W1×H1-D×D×0.7854-W×W+0.6×10

        = 17×12-2.5×2.5×0.7854-2.5×2.5+0.6×10

       ≈ 199平方厘米



 计算并回答下列问题:

1.    这台注塑机的强化率 Ri是多少?

Ri = A3÷A2 ≈ 20

    2.    这台注塑机能提供的最大塑料压力?

Pp = Ph×Ri =14 × 20 = 280 Mpa

    3.    螺杆向前移动1厘米射出多少塑料?

约11.34 立方厘米

    4.    这台注塑机的最大锁模力是多少?

Fc = A1 × Ph ÷100 = 2463 ×14 ÷100 ≈ 345 吨

5.    背压设定为0.35MPa(液压缸压力),杏耀开发熔胶时塑料会产生多大的压力?

塑料背压:Pb = 0.35 × Ri = 7MPa

塑料会产生大于 7MPa 的压力

    6.    单个塑料制品需要多大锁模力?

Ap× 30 ÷100 = 199 ×0.3 ≈ 60 吨

    7.    根据上一题计算所得锁模力,在这台注塑上这个模具可以有多少个型腔?

345÷60 ≈ 5.8

可以有5个型腔

   8.    按照上一题计算所得的型腔数,在这台注塑机上,不产生飞边的条件下,分形面上容许的最大平均压力是多少?

345×100÷(199×5)≈ 34.5MPa

            分形面上容许的最大平均压力是34.5MPa

    以上计算是注塑成型工艺中经常用到的基本计算,需要工艺技术人员熟练掌握。
