杏耀开发浇注系统设计（一）
文章来源:未知时间:2021-04-20 点击数:

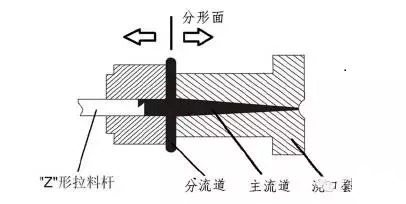

主流道是从注塑机射嘴到模具分形面的流道部分。相对应的模具部分叫做浇口套。主流道需要带有斜度，要顺着流动方向抛光，这样有助于主流道脱模。
流道拉杆与冷料井：
1.为了确保当模具打开时，流道能被从浇口套拉出来，通常在正对着主流道的动模一边设计一个流道拉杆。模具打开后，拉杆和顶针一起向前从动模推出流道和制品。
2.通常流道拉杆顶端留有一定空间容纳塑料流动前端的冷料，杏耀平台导航这部分叫做冷料井。
分流道设计：
1.从主流道到各个型腔的中间流道部分叫做分流道。
2.通常分流道的形状有：圆形、
杏耀开发半圆形和梯形等形状。从塑料流动角度来讲，相同截面积的情况下，圆形的流动时压力损失最小，最有利于流动。
分流道尺寸：
1.流道的直径的计算首先从型腔开始，最靠近型腔的分流道的直径一般取制品壁厚的1~2倍；对于薄壁制品，一般取制品壁厚的2倍左右。
2.其次，再上一级的分流道直径是流道分支的数量的立方根乘以分支流道的直径。
为了方便计算，下面列出常用到3~8 的立方根值：
3的立方根是1.44；
4的立方根是1.59；
5的立方根是1.71；
6的立方根是1.82；
7的立方根是1.91；
8的立方根是2；
